Desempenho principal da estação de ancoragem e diferenças de chip

O desempenho básico e as diferenças funcionais das estações de acoplagem dependem fortemente de sua arquitetura de chipset

De acordo com a arquitetura técnica e o posicionamento funcional, os chipsets das estações de acoplagem podem ser categorizados nos seguintes tipos principais:

I. Chips de controlo do núcleo

Controladores do Hub USB

• Função: Gerenciar a expansão de várias portas e o agendamento da transferência de dados, como USB-A, Tipo-C, leitores de cartões, etc.

• Modelos representativos:

Chips de conversão de protocolo

Para saída de vídeo:

• DP para HDMI Chip (por exemplo, série Parade): Converte o sinal DisplayPort para saída HDMI, suportando resolução de até 4K.

• Controlador de modo alternativo USB-C (por exemplo, chips Realtek): permite a funcionalidade de saída de vídeo através de interfaces USB-C.

Para a transmissão de dados de alta velocidade:

• Chips de protocolo Thunderbolt (certificados pela Intel): Suporte a protocolos Thunderbolt 3/4 ou USB4, oferecendo até 40 Gbps de largura de banda, ideal para docas de GPU externas ou armazenamento de alta velocidade.

II. Chips de gestão de energia

Chips de distribuição de energia

• Gerencie a distribuição de energia em vários dispositivos; as docas que suportam carregamento rápido de PD exigem chips dedicados para alocar mais de 60W de energia.

• Alguns modelos de ponta integram ICs buck (por exemplo, da M3TEK, Silergy) para garantir potência estável e proteção contra sobrecorrência.

Chips de protecção

• ICs de proteção contra sobrecorrência: impedem que o curto-circuito periférico danifique a placa-mãe (por exemplo, soluções Silergy).

• TVS (Transient Voltage Suppression) Arrays: Dispositivos de proteção contra descargas eletrostáticas durante eventos de ligação/desligação.

III. Chips funcionais especializados

Chips de reforço de sinal Oculink

• Usado em estações de acoplagem de GPU, transmite dados gráficos através de canais PCIe 4.0 × 4 (64GT/s), reduzindo a perda de sinal.

Chips de controlador de rede

• A expansão da porta Gigabit Ethernet requer controladores dedicados, geralmente integrados em docs Thunderbolt ou de nível de desktop.

IV. Problemas comuns com soluções de baixo custo

Chips com baixa potência

• Algumas docas de orçamento afirmam USB 3.1 (10Gbps), mas apenas suportam 5Gbps devido a controladores inferiores, resultando em velocidade de transferência reduzida pela metade.

Problemas térmicos

• As mini-docks sem uma dissipação de calor adequada podem superaquecer (> 50 °C), desencadeando a proteção térmica nos dispositivos conectados.

Problemas de compatibilidade

• Os chips Thunderbolt não certificados podem falhar em sistemas AMD ou em plataformas (por exemplo, Mac / Windows), causando problemas de funcionalidade.

Carregamento lento ou transferência de dados?

Comprar recomendações

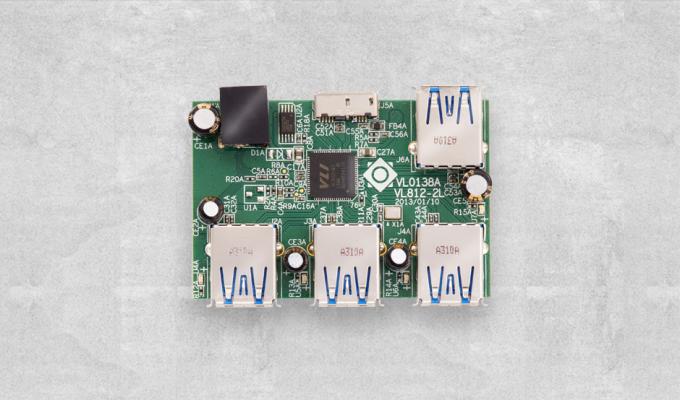

• Necessidades básicas: Selecione modelos com controladores confiáveis, como o VL820, para garantir a operação USB de alta velocidade.

• Cenários de alto desempenho:

• Segurança e Proteção: Verifique a proteção contra sobrecorrência e os conjuntos TVS para evitar danos aos dispositivos conectados.https://www.subosen.com/sale-53395331-mac-os-compatível-usb-c-adaptador-convertidor-com-até-4k-30hz-hdmi-saída.html

Dica: o design do chipset afeta diretamente a estabilidade e a duração de vida. Priorizar marcas que declarem claramente seu modelo de controlador (por exemplo, Orico com VL820, Xiaomi usando o combo Realtek + Parade)
